Гибка арматуры: какие сведения должны быть на чертеже детали

Покажите геометрию целиком

На чертеже должны быть читаемы размеры, углы и предусмотренные радиусы. Нужно понимать, какие размеры относятся к готовой детали, а какие описывают заготовку. Допуски и требования к форме задают в проектной документации.

Для сложного элемента важна последовательность операций: ранее выполненный гиб может мешать следующему. Проверить возможность изготовления иногда помогает образец, но он дополняет чертеж, а не заменяет его.

Укажите материал и характер партии

Диаметр и класс арматуры рассматривают вместе. Отдельно сообщите, какие детали выпускаются регулярно, а какие встречаются редко. Для единичных элементов и повторяющихся серий могут быть удобны разные способы настройки и подачи.

В запрос включите:

• чертежи типовых и наиболее сложных элементов;
• класс стали и диапазон диаметров;
• размеры заготовок и готовых деталей;
• объем каждой партии;
• требования к переналадке и контролю размеров.

Сравните комплект оснастки

Диски, пальцы и другие принадлежности подбирают по требованиям изготовителя оборудования и рабочим чертежам. Случайная замена оснастки ради нужного радиуса может быть недопустима. При заказе уточняют состав комплекта и возможность получить дополнительные позиции.

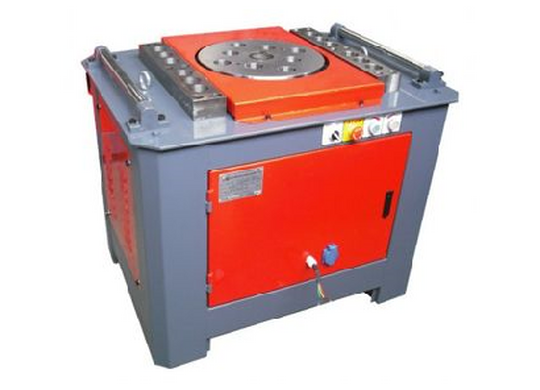

Посмотреть направление оборудования можно в разделе станков для гибки арматуры РОСА. Отправьте чертежи и сведения о партиях для обсуждения поставки во Владивосток. Согласование геометрии до покупки помогает избежать ситуации, когда подходящий по диаметру станок неудобен для нужной детали.
